结构&材质

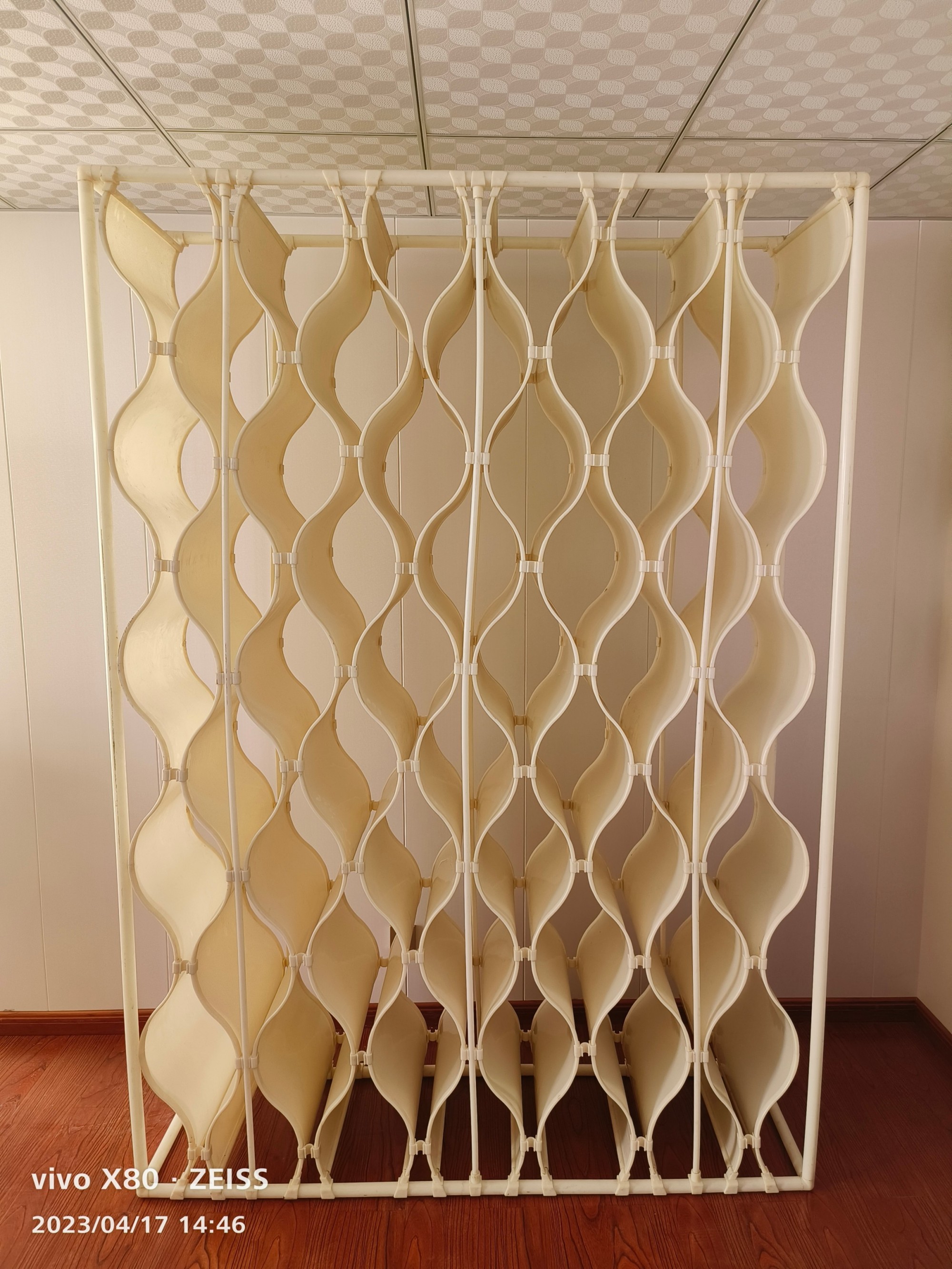

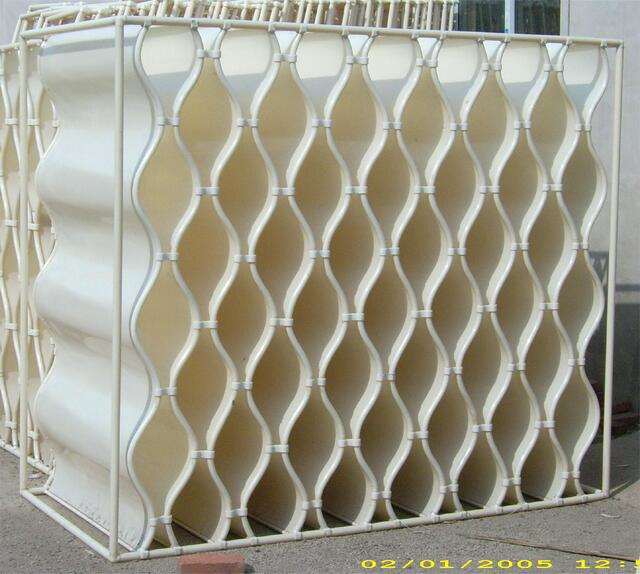

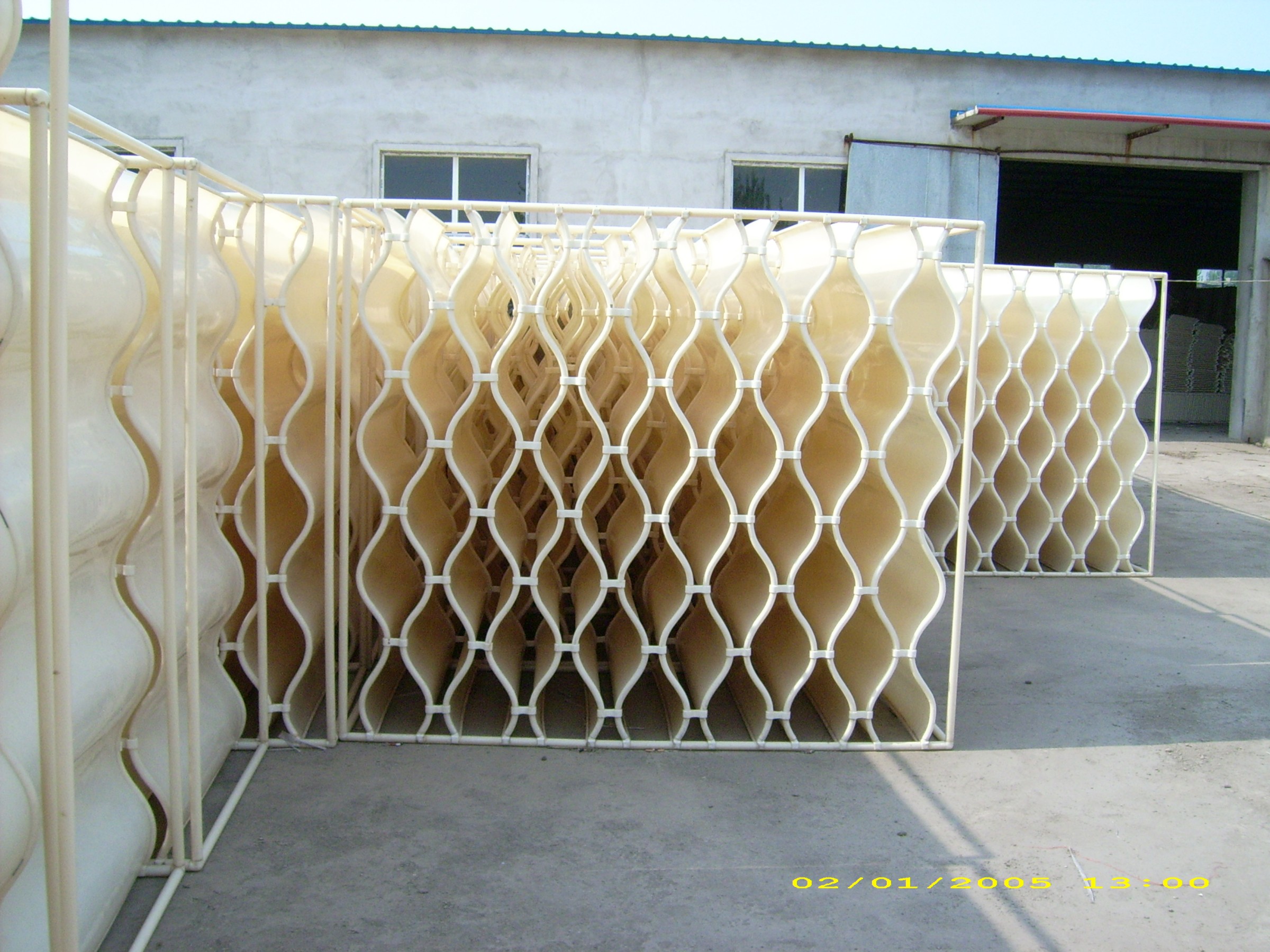

将波形板波谷、波峰对称地焊、粘在管材或板材上，构成多个缩颈和扩大腔，组成单元箱体。缩颈处流速较大，水流进入扩大腔后，形成涡流区，每个扩大腔便成一个由涡流造成的“水力搅拌器”，使水中矶花颗粒发生充分有效的碰撞吸附、结大，便于沉淀。单元箱体为全塑制品，材质采用ABS或PVC。

主要技术参数

波形板反应器波高100mm，波长500mm，缩颈宽度30-60mm。

整个反应段分为三室，每室沿水流方向的反应器长度为7000-9000mm，每室可分为4-6折。

各反应室的参数相关关系为：U1=2U2=4U3,………1t1=1/2t2=1/4t3………2式中。

U1、U2、U3及t1、t2、t3分别为一、二、三反应室的断面平均流速和在波形板反应器中的净停留时间。

反应池基本数据

a 、三个反应室的平均流速比为：U1:U2:U3=0.20:0.10：0.05m/s。

b 、三个反应室的速度梯度G值分别为：G1=200S1、G2：=60S1，G3=20S1左右。

c 、总停留时间一般为5-7分钟，可根据原水质选定。

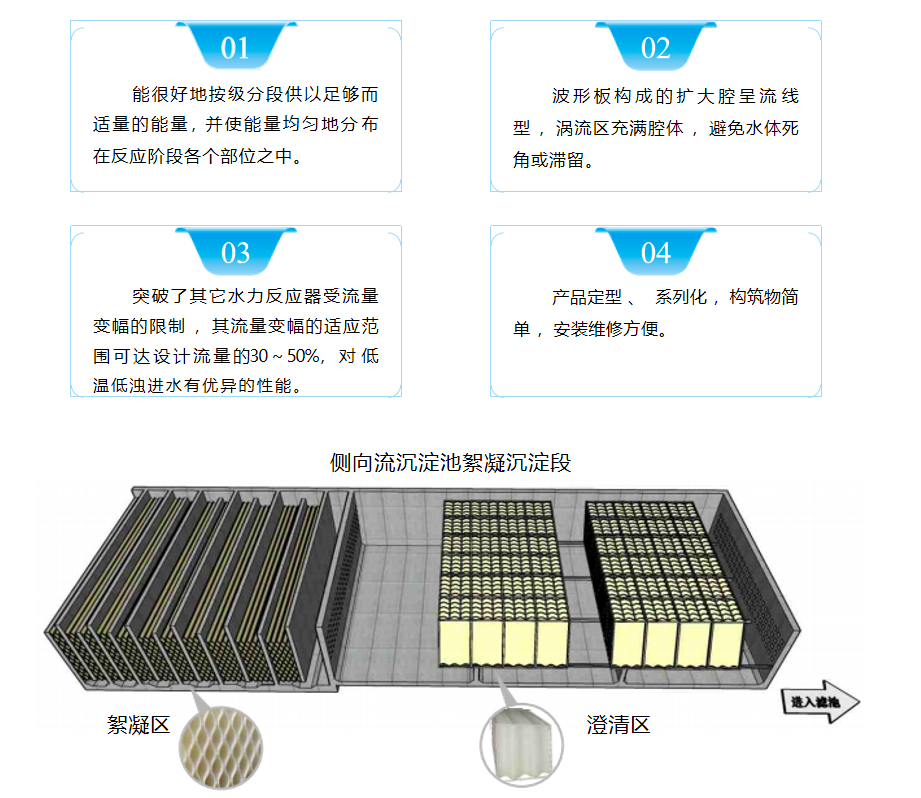

特点
