概况

● 利用浅层沉淀理论，以斜板增大沉淀面积，使颗粒在斜板间的沉淀距离缩短到0.1m以内。

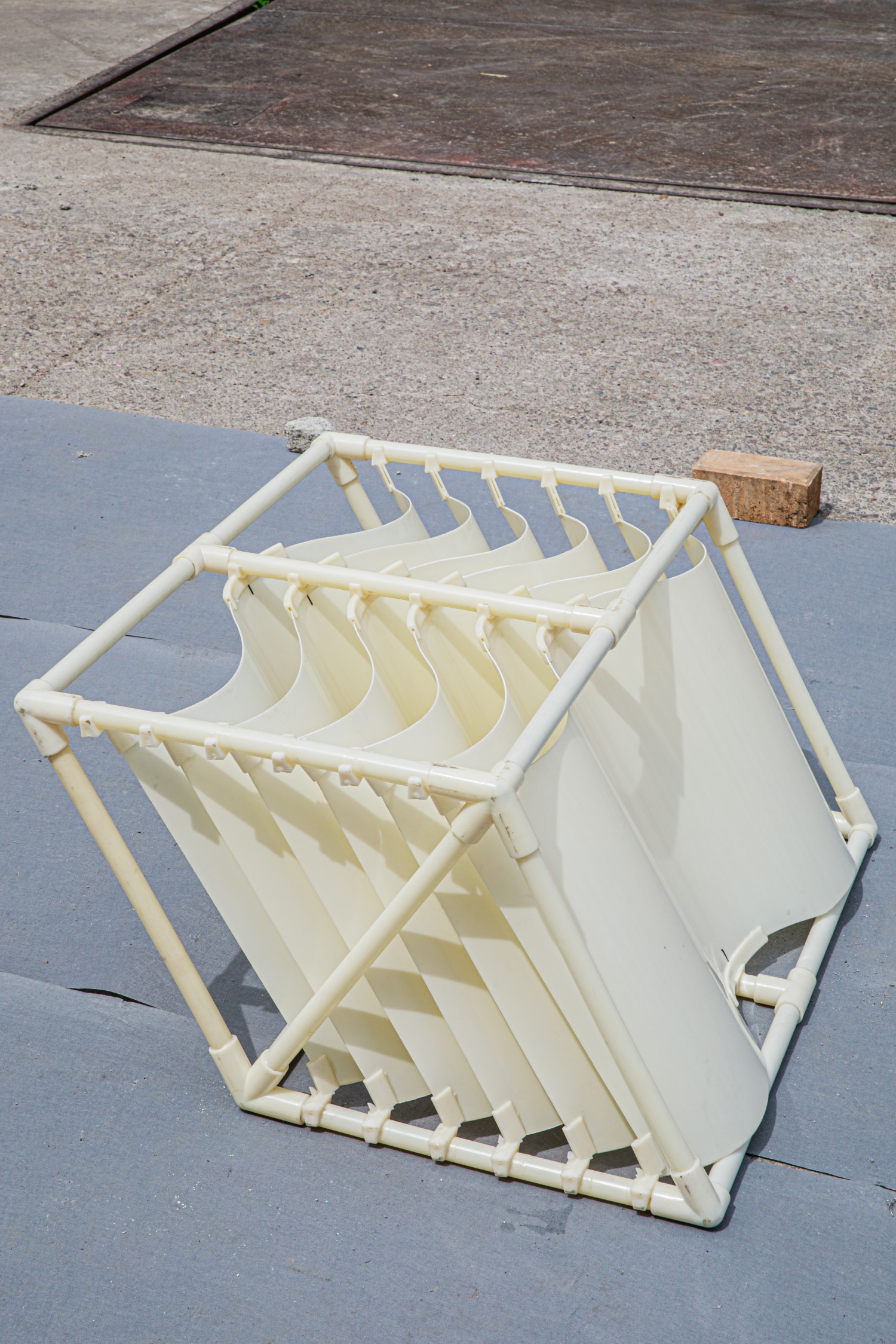

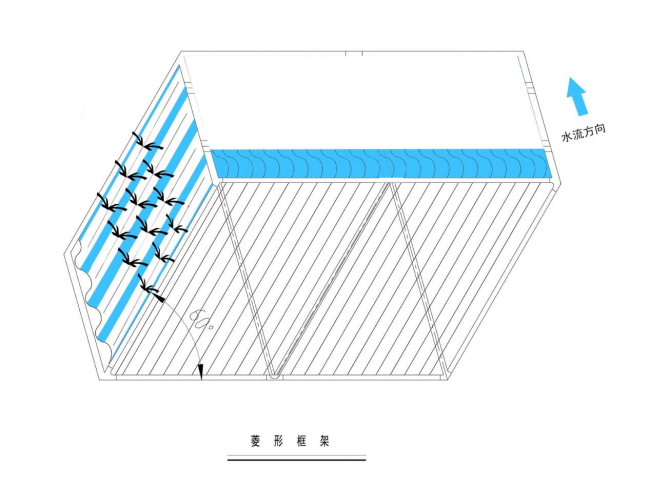

● 侧向流的沉淀池的优先选择，水流为水平方向，沉于斜板上的泥在斜板面上，下滑为垂直方向，水流与沉泥下滑方向互相垂直,水流对沉泥下滑没有干扰,有利于泥水分离。

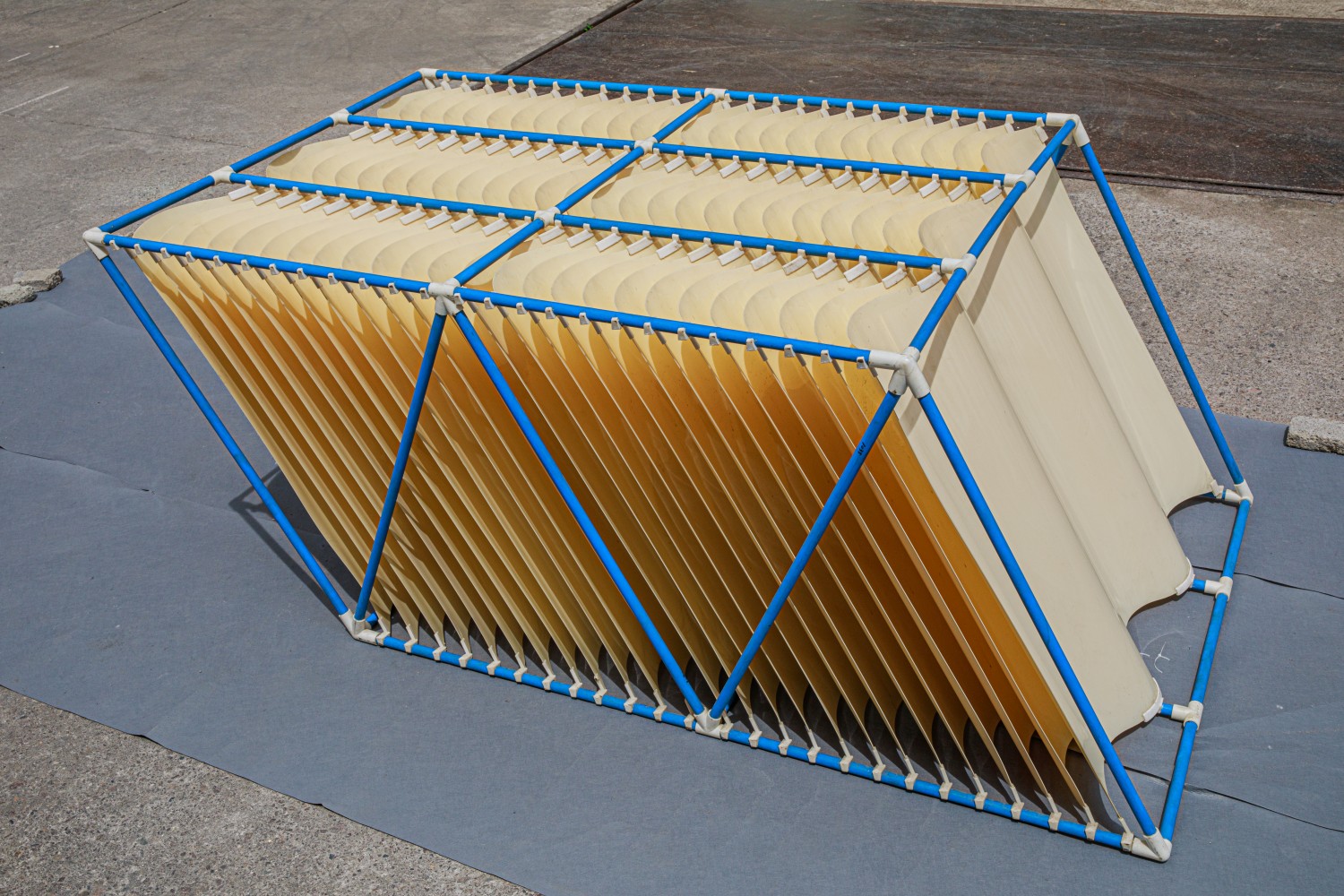

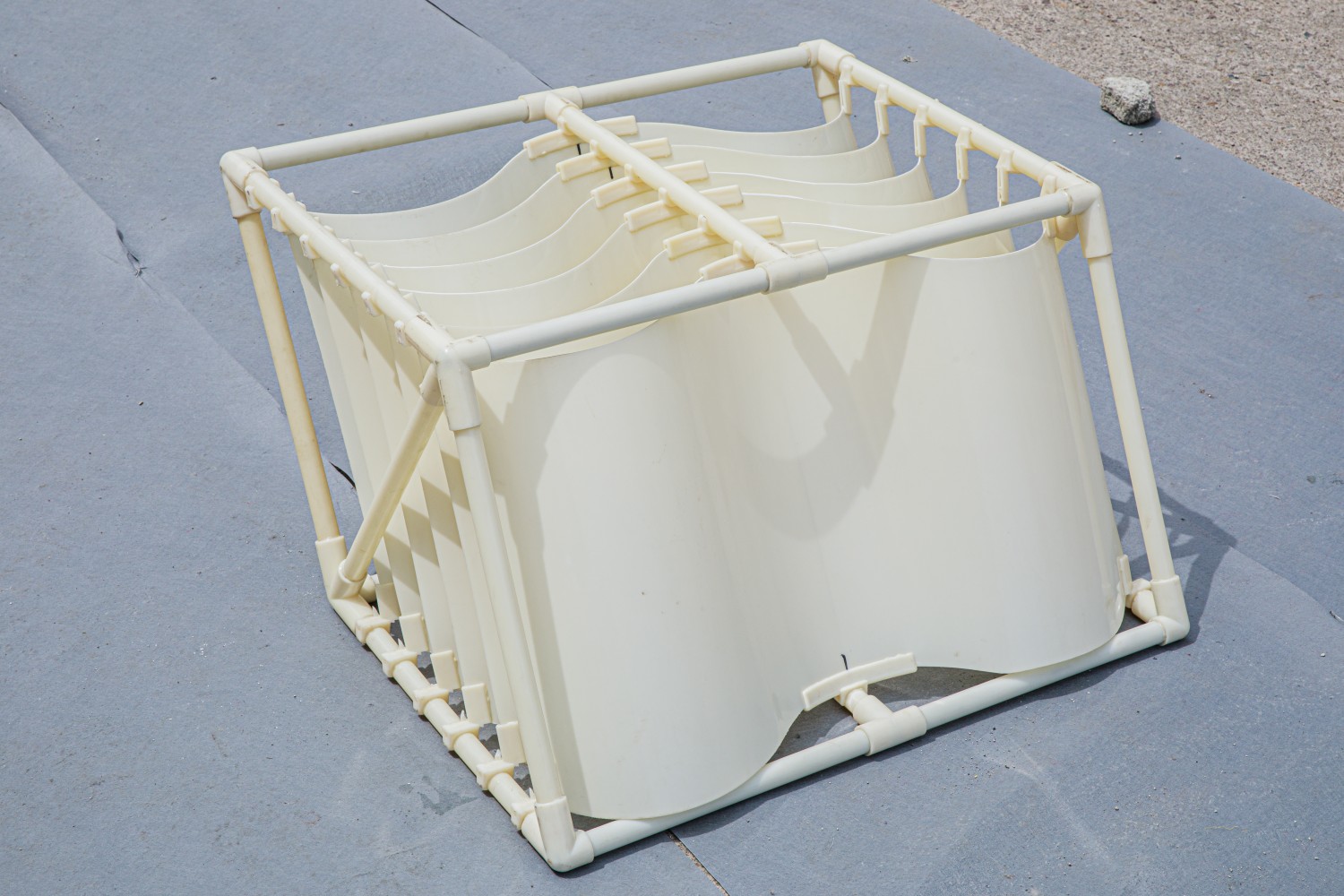

● 水流在波形板间呈波形流动，又由于波形间隙的变化，为水中颗粒提供了继续絮凝结大的条件。

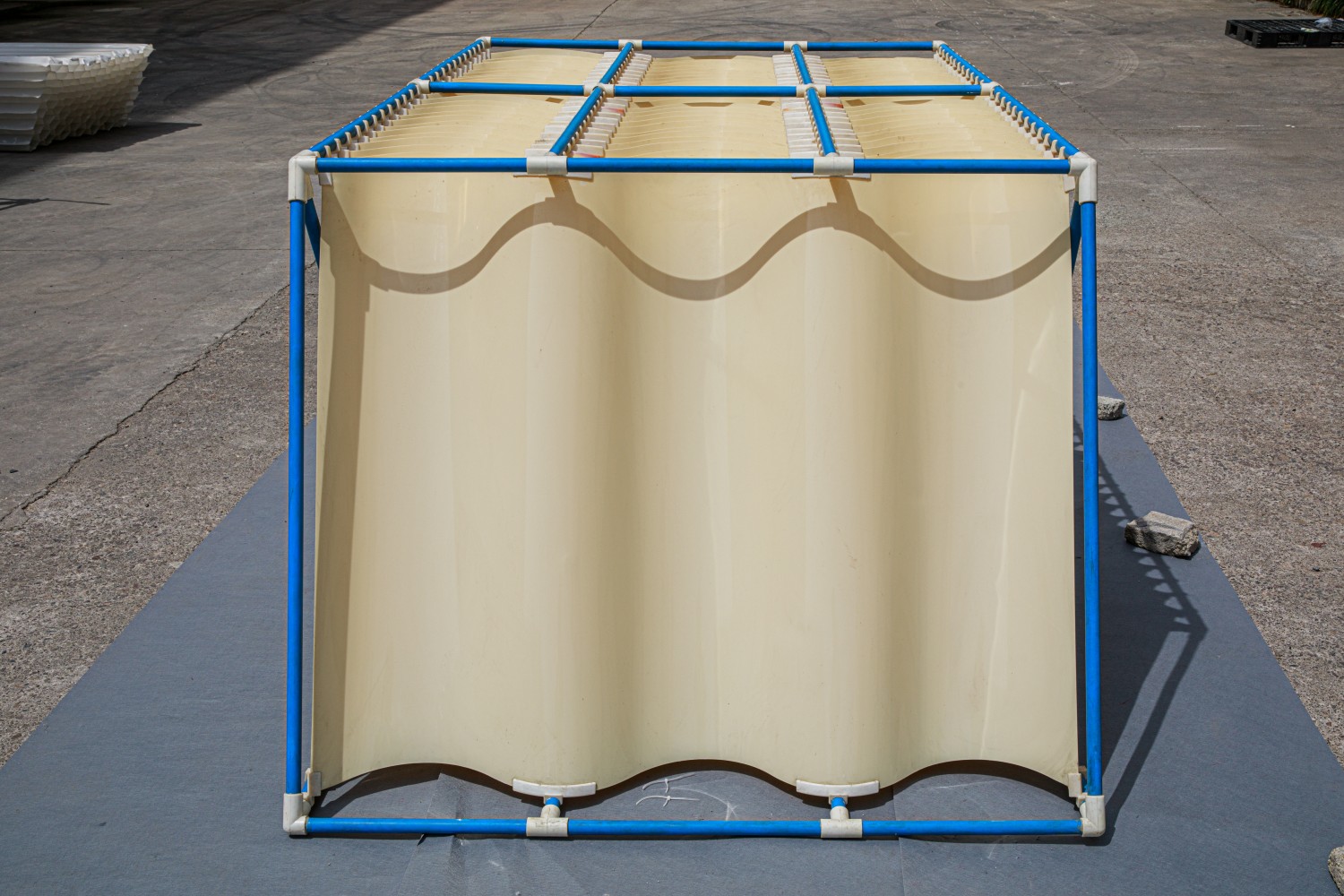

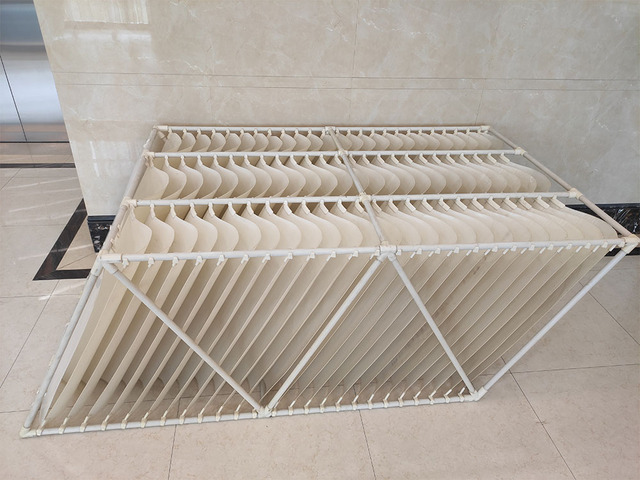

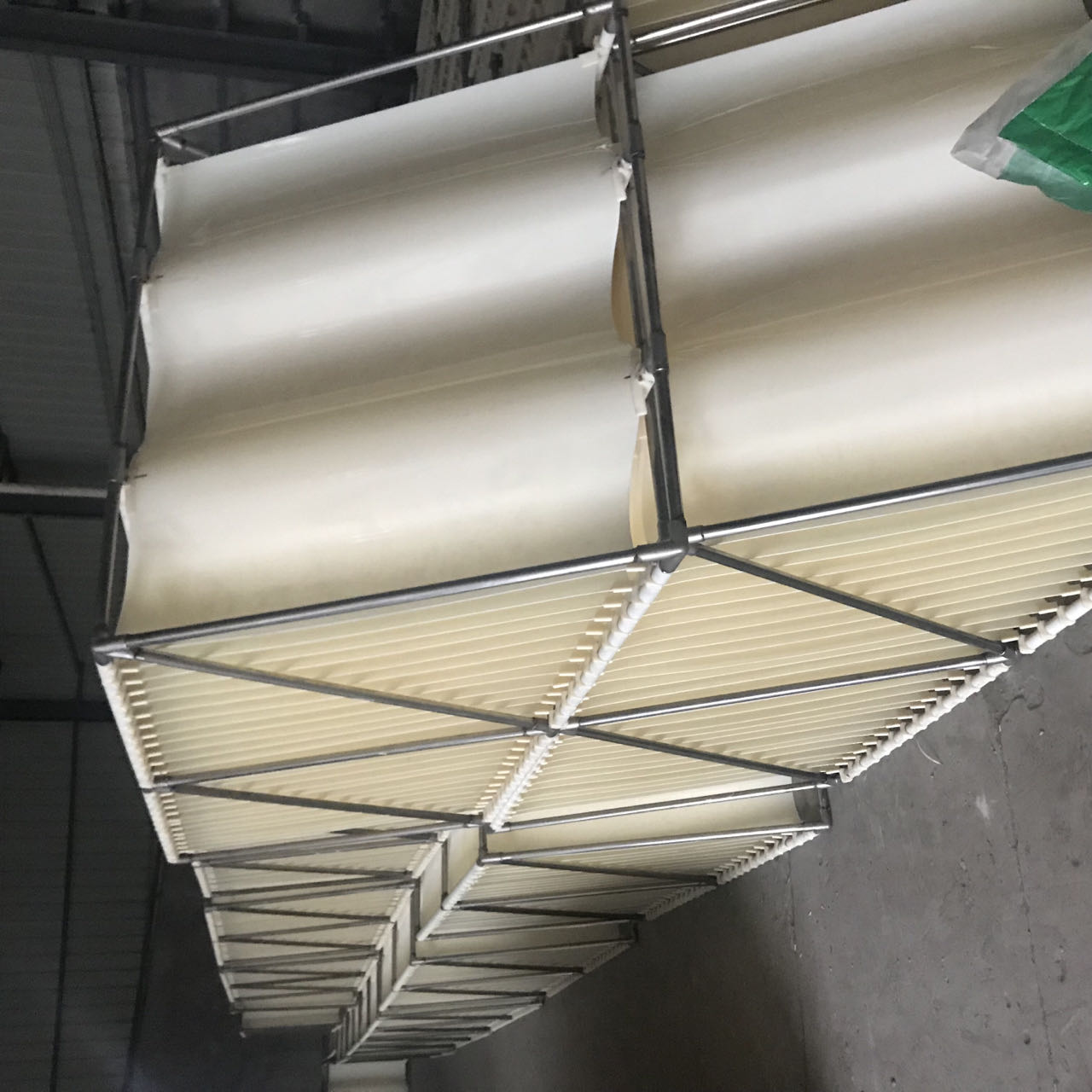

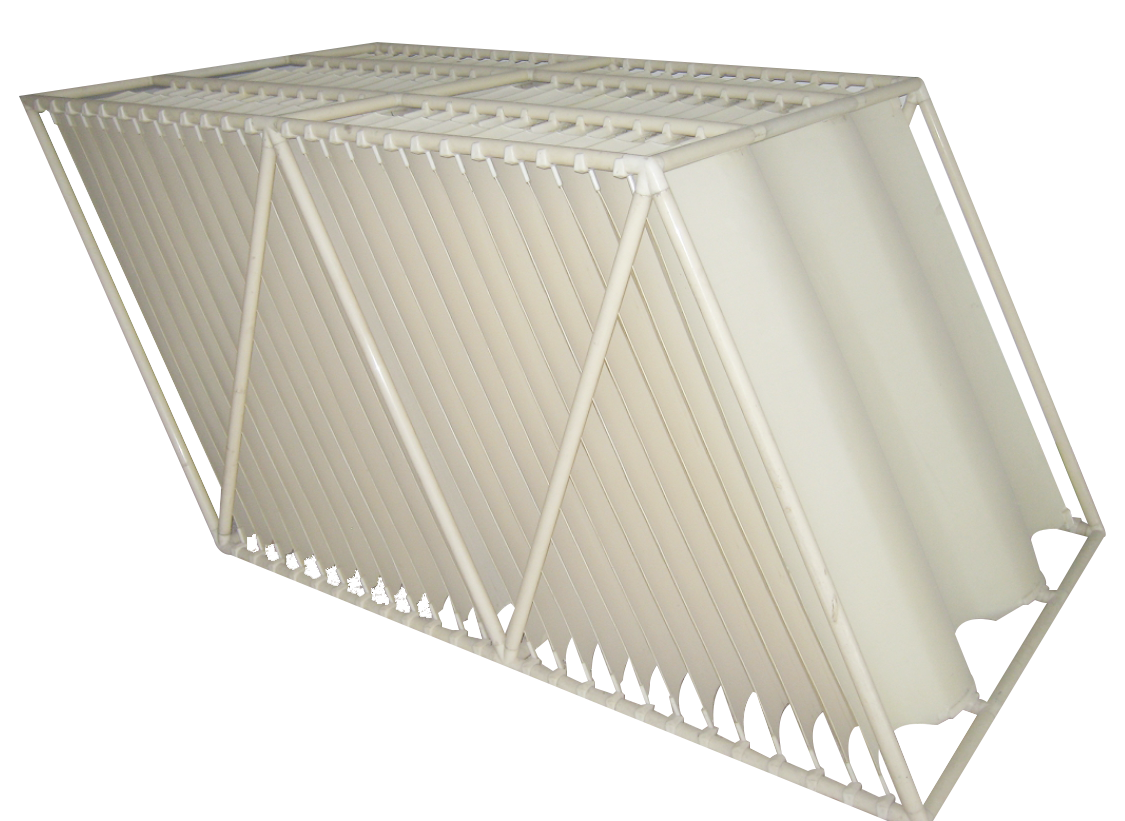

● 框架式波形斜板沉淀器是逆向流斜板沉淀池的更佳选择，沉于斜板面上的沉泥，向波形板的波谷集中形成泥束，提高了沉泥的下滑性能，减小了斜板的冲洗周期,提高了试用寿命。

结构

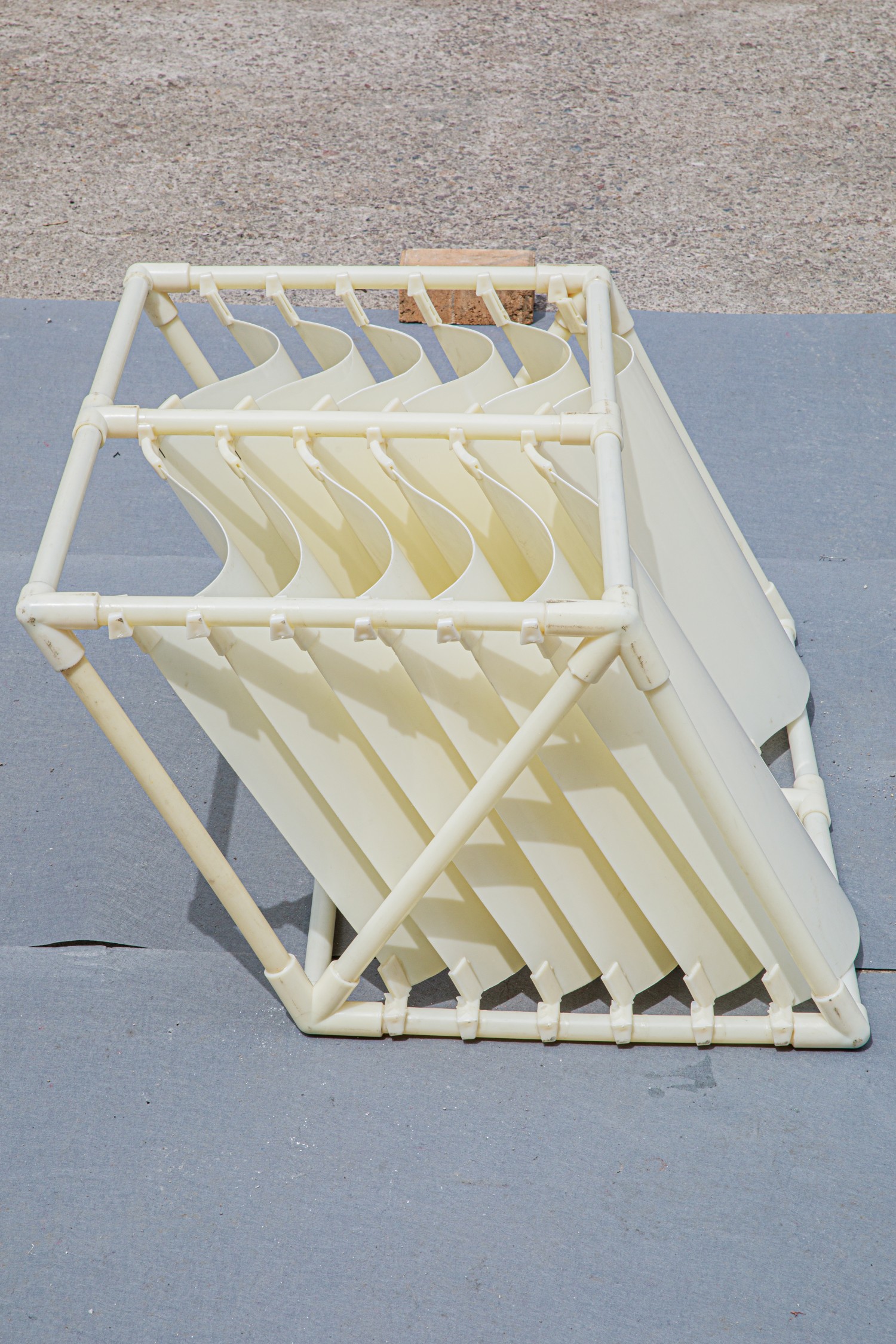

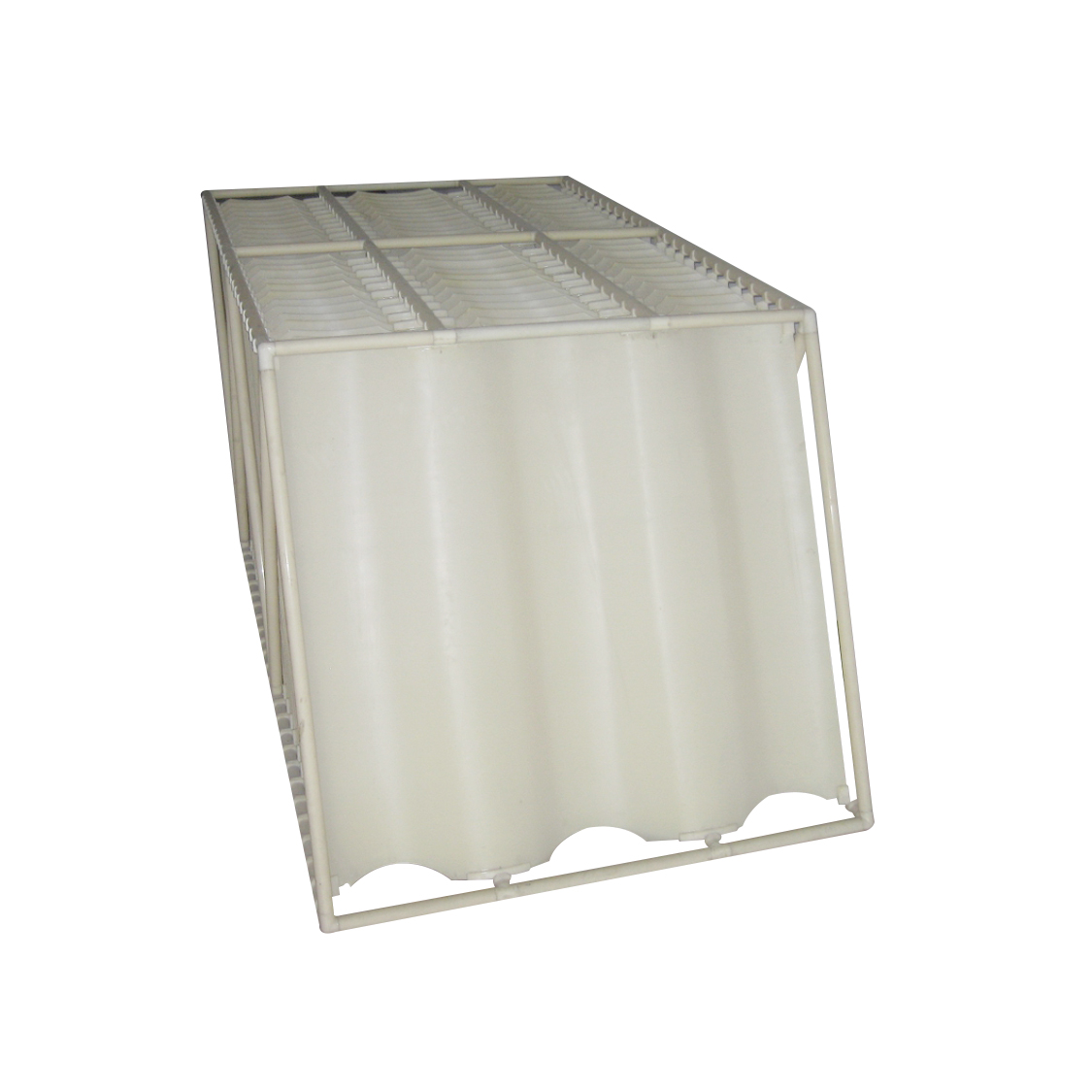

● 利用波形板代替平板，具有刚度强，便于支撑的优点，较平板节约材料。

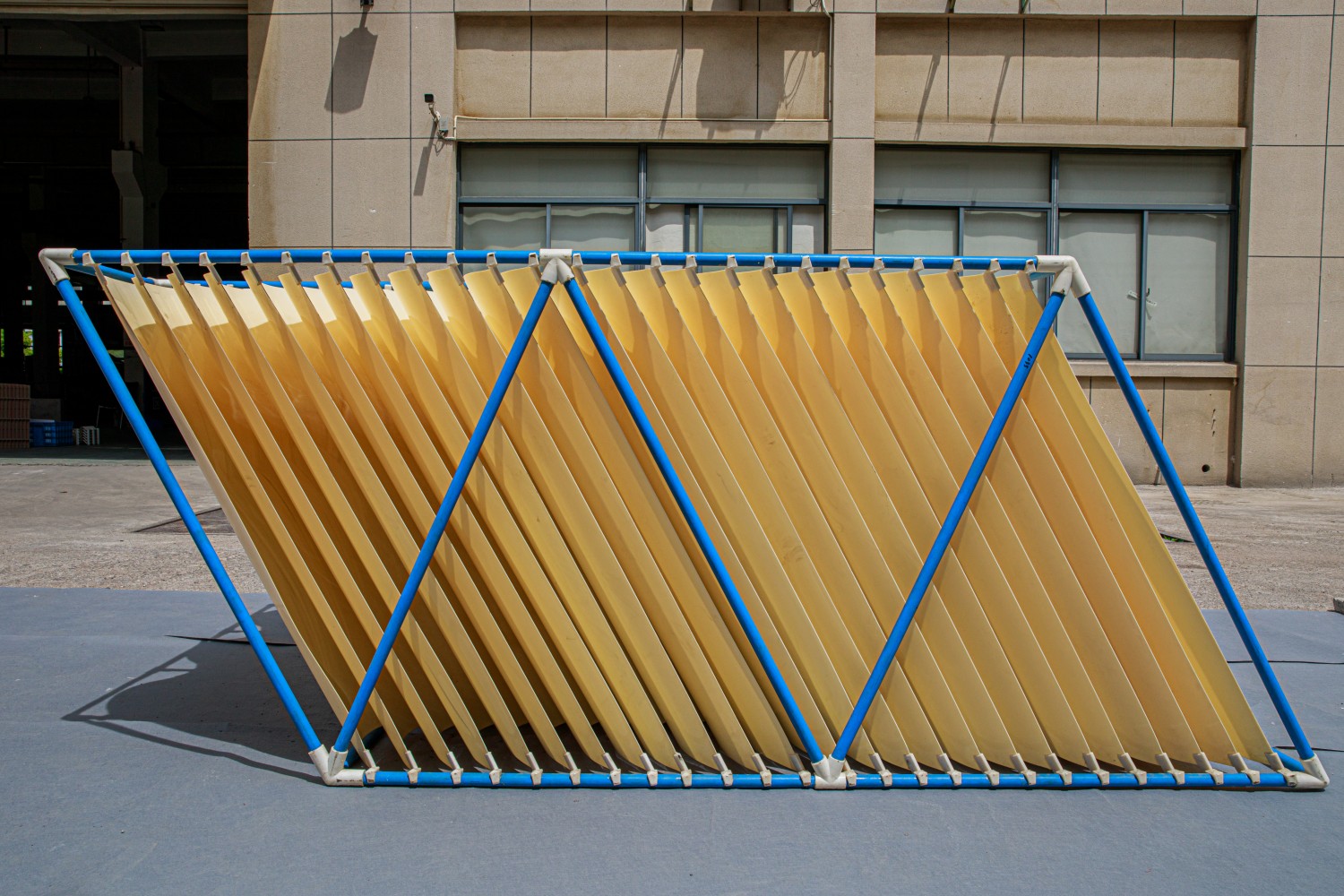

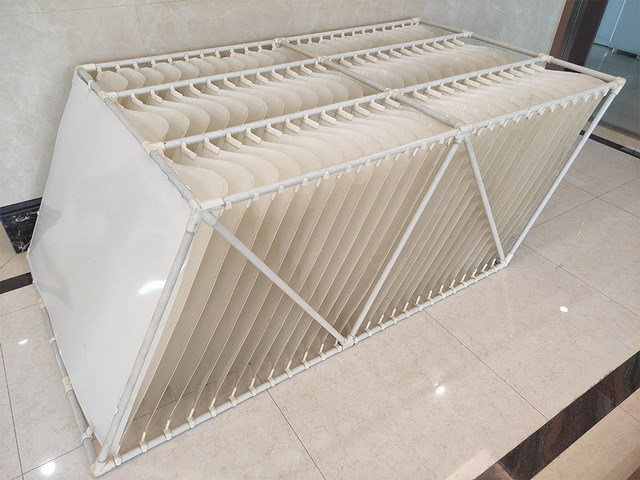

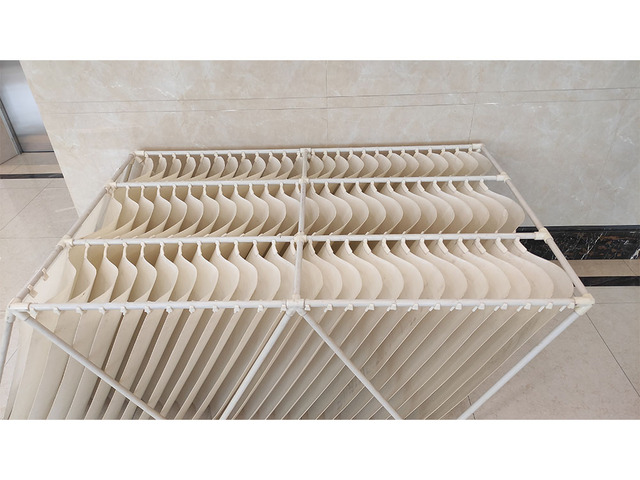

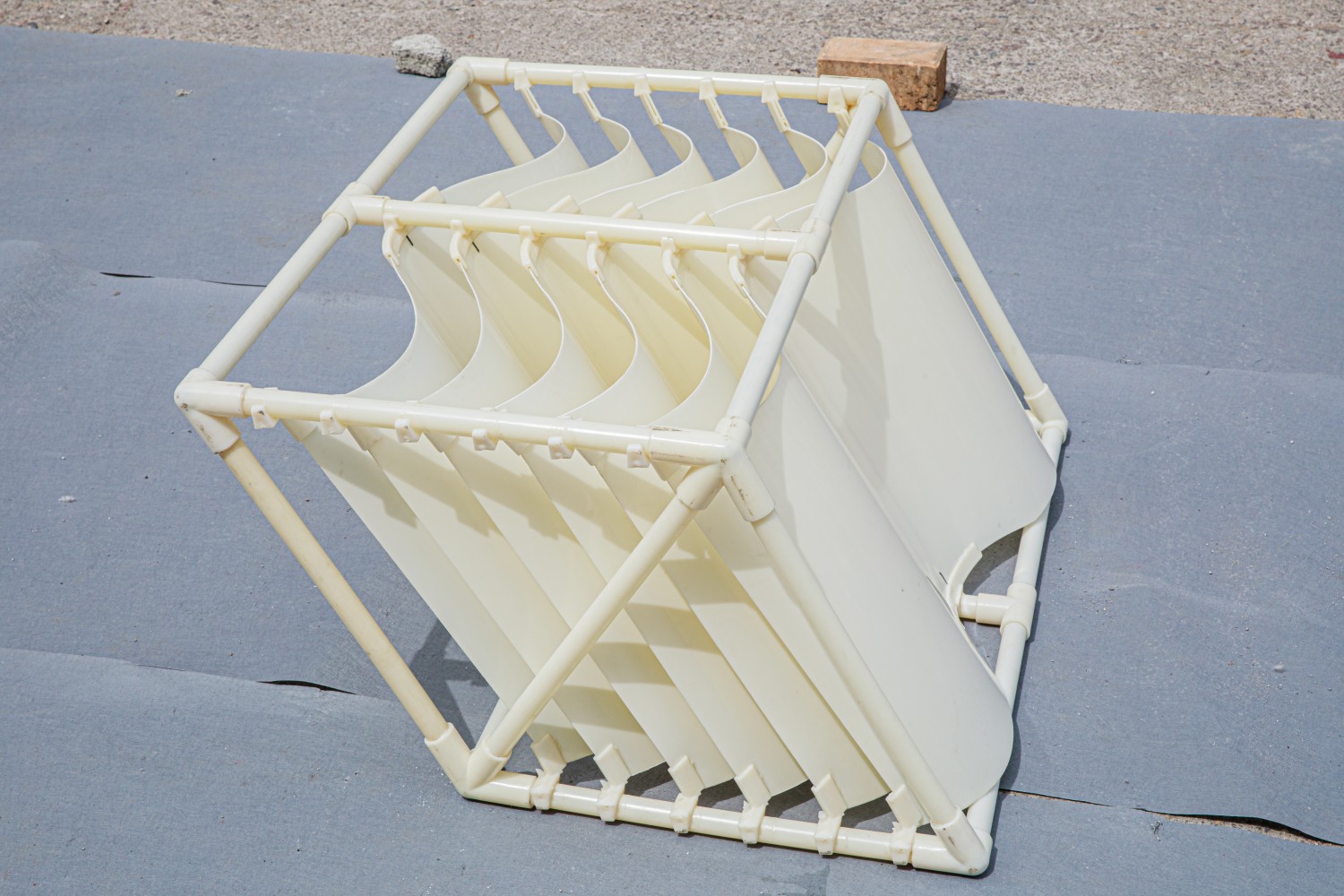

● 波形斜板平行排列放置于斜端面框架之中,由弧形托将其固定在框架上，形成一个波形板组单元。

● 波形板及框架均为食品级聚乙烯或ABS硬质塑料。

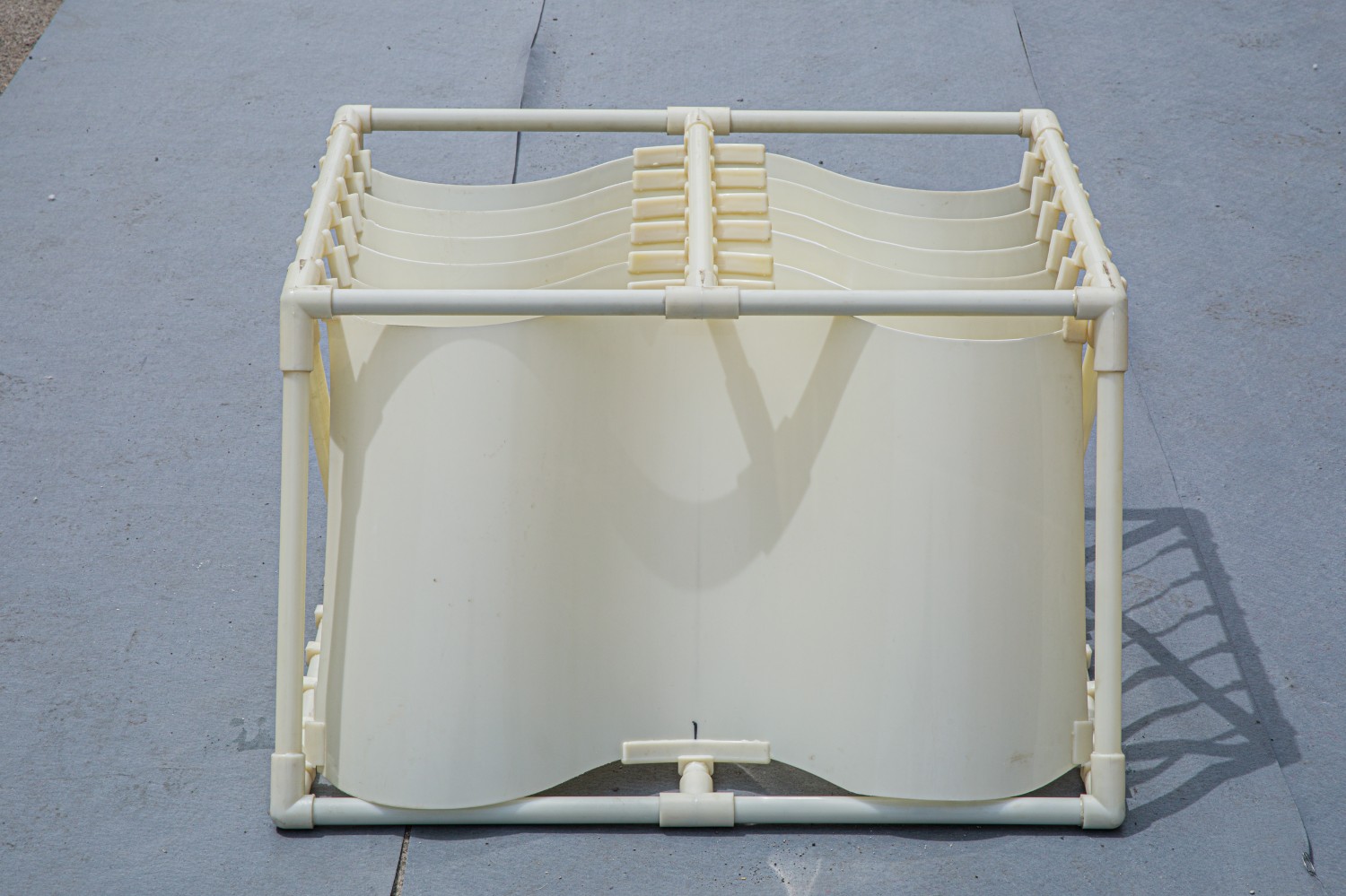

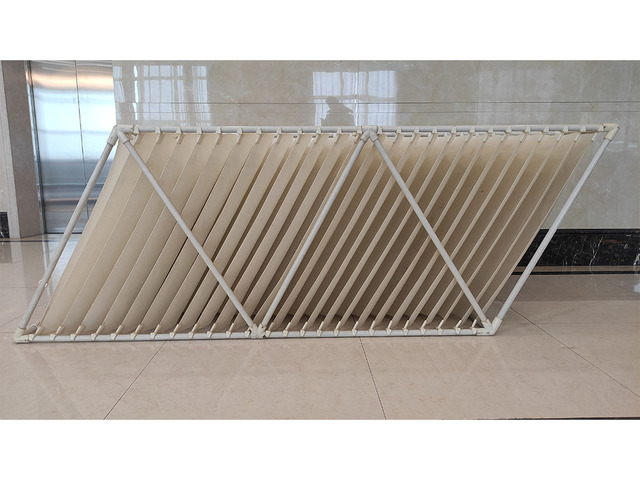

● 斜板倾角为55°-62°,波形板的波长500mm.波高100mm，斜板间距40mm-80mm。

● 专利号:ZL2008 2 0122049.4

主要技术参数

● 侧向流

1、斜板间距60mm,倾角55°-62°； 2、设计水平流速5-20mm/s；    3、容积负荷约10m3/m'.hr； 4、水力停留时间5-7分钟。

● 逆向流
1、斜板间距40-100mm； 2、上升流速:1.5-6mm；  3、斜板斜长1000-1500mm

产品规格

● 产品主要几何数据

斜板倾角:55°-62° 斜板间距:40-100mm

● 斜板外形尺寸

L=2000mm-3500mm B=1000mm-1500mm H=866-1300mm。

工程应用

● 逆向流高效沉淀池

框架式波形斜板由于良好的滑泥性能、斜板内不易积泥、框架自身刚性好，能省却斜板底部金属支撑架等优异特点。2005年被威立雅水务工程（北京）有限公司首先应用于高效沉淀池。至今在国内外已有100多个业绩。作为泥水分离澄清模块，使用了十五年仍能保持长期运行过程中功能效果,分离出的污泥顺利下滑会造成堵塞。

● 侧向流波形斜板沉淀池

1、波形斜板组纵向能磊放2~4个单元，以3个单元为宜;

2、斜板组上下应设置防短流板;

3、板箱上端一般应淹没于水下150mｍ多
